在AI算力竞赛中，GPU的光芒几乎掩盖了一切，但一个更根本的瓶颈正在浮现——电力。摩根大通通过第一性原理推演了AI数据中心的完整供电链，得出颠覆性结论：AI电力半导体市场将在2028年飙升至192亿美元，三年复合增速高达82%。这背后是一场从传统机电向以碳化硅、氮化镓为核心的800V高压直流架构的革命。当GPU数量不再是唯一指标，电力芯片正成为真正的“算力命门”。
81GW算力背后的能量困局：五级转换的隐形成本
业界往往聚焦于GPU的出货量，却忽视了支撑其运行的庞大电力基础设施。当前的数据中心供电体系是一条低效的链条：从电网的10-35kV交流电开始，经历变压器降压、UPS不间断电源、PDU配电单元、服务器电源（AC/DC），最后经过VRM稳压。这五级转换中，每一级都会产生2-5%的能量损耗，导致整个系统的端到端效率仅有85-88%。这意味着，在一个单机架功率100kW的机柜中，就有15kW的能量化为了无用的废热，并需要额外的冷却系统进行处理。
摩根大通基于其内部AI服务器模型预测，到2028年，全球AI数据中心将需要新增约81GW的装机容量。这其中包括约63GW的新建项目和18GW的旧有替换项目。仅AI芯片的功耗就将占据约54GW。为了支撑这81GW的庞大电力需求，电力半导体市场的价值将发生质变。报告预估，每瓦特电力所需的半导体价值将从目前的175美元跃升至260美元，从而推动整个市场在2028年达到192亿美元的规模。
800V高压直流架构：从400V到800V，半导体含量翻三倍

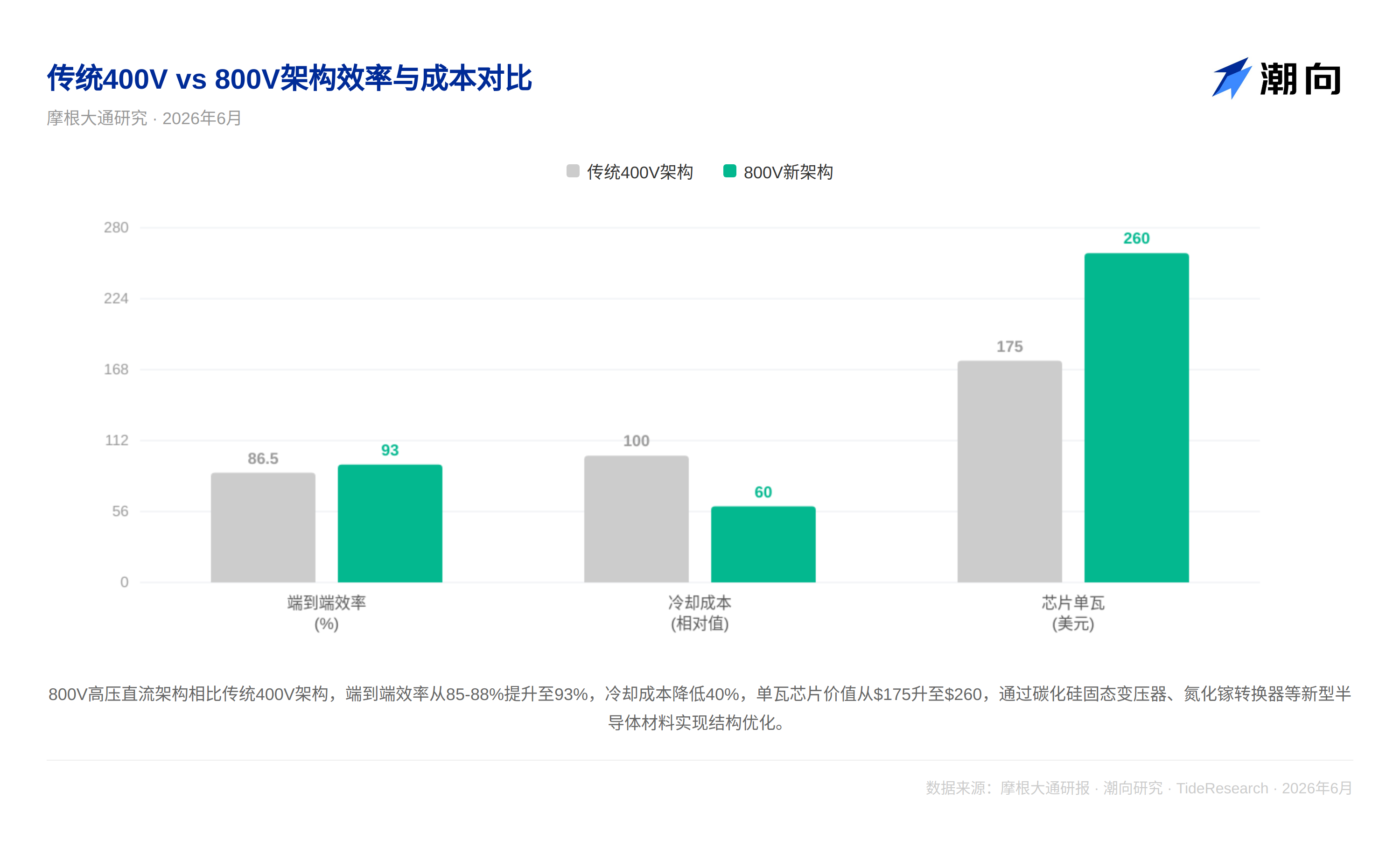

本次报告的核心洞察在于800V高压直流架构将颠覆传统的交流供电系统。其物理原理基于一个简单的公式：功率（P）= 电压（V）× 电流（I）。当电压从400V提升至800V，电流可减半，而热损耗与电流的平方成正比，这意味着铜损将降至原来的四分之一。但这只是表面，架构切换的真正价值在于带来了半导体含量的指数级增长。
传统架构中，大部分环节由笨重的机电设备主导，半导体主要集中在PSU和VRM两处。而800V高压直流架构引入了四个全新的半导体节点：
- 碳化硅固态变压器：替代传统铜绕组变压器，实现更高效、更紧凑的电压转换。
- 碳化硅固态断路器：实现微秒级的故障切断，提升系统安全性。
- 直流原生电池备份单元：集成双向DC-DC转换器和电池管理芯片，实现高效储能和释放。
- 机架级800V转低压DC-DC转换器：直接为服务器供电。
报告给出了清晰的技术演进时间线：2026-2027年，市场仍以传统400V架构为主，但改造已经开始，侧车电源机架等产品将陆续出现。从2027年下半年到2028年，英伟达的Kyber机架（单机架功率高达600kW）将正式推动800V原生方案的规模化部署。2028年之后，随着固态变压器技术成熟，侧车电源机架与变压器将整合为单一的固态变压器设备。
材料之争：碳化硅、氮化镓与硅的各自战场

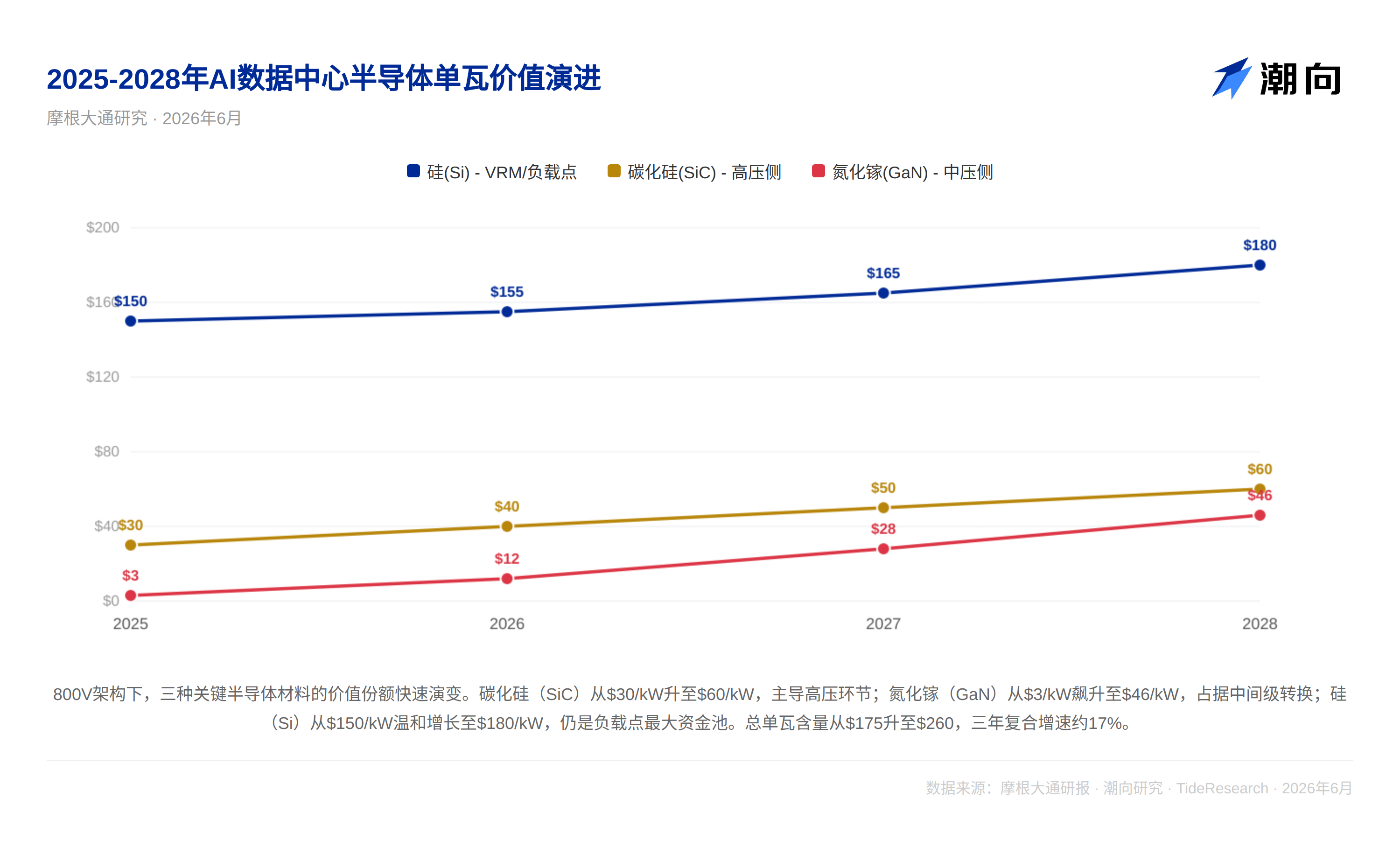

电力架构的革新也引发了半导体材料的格局之变。报告对不同材料的市场价值份额给出了量化预测：
- 碳化硅 (SiC)：凭借其耐高压、耐高温特性，主导从电网到机架的高压环节。其单瓦价值量预计将从当前的30美元翻倍至长期60美元。
- 氮化镓 (GaN)：在800V到低压的中间级转换中，GaN凭借高频、高效的特性脱颖而出，其单瓦价值量将从3美元飙升至46美元，增长超过15倍。
- 硅 (Si)：作为最成熟的技术，硅在VRM/负载点等末端稳压环节依然占据最大市场份额。其单瓦价值量预计将从150美元温和增长至180美元，依靠性价比守住阵地。
在关键玩家方面，英飞凌凭借全链条布局占据领先地位，MPS是VRM领域的龙头并已成为英伟达的核心供应商，瑞萨则在中间级转换和负载点环节表现出色。报告还深度覆盖了包括Navitas、ADI、安森美、罗姆等在内的12家核心公司，其中Navitas在氮化镓技术上处于领先地位。
视点：市场资讯部点评
摩根大通这篇报告的价值在于，它首次以第一性原则，将电力半导体的地位提升到了与GPU同等重要的战略高度。192亿美元的数字本身或许并非最核心，其背后描绘的“算力价值转移”趋势更值得关注：从计算芯片到能量转换芯片的价值重构正在发生。
然而，报告中隐含的两个巨大风险不应被忽视：其一，电网基建与数据中心建设周期的错配。美国电网扩容平均需要3-5年，而数据中心建设周期仅约2年。到2028年能否顺利接入81GW的新增电力，存在极高的执行不确定性。其二，英伟达的议价权。在于英伟达拥有强大的生态主导权，其Kyber机架对电力供应商的选择，将直接重塑整个电力半导体市场的竞争格局。投资者在关注技术趋势的同时，更应警惕这些结构性的市场风险与供应链瓶颈。
