英伟达主力GPU机架延期超一年，高端PCB制造成为最大瓶颈

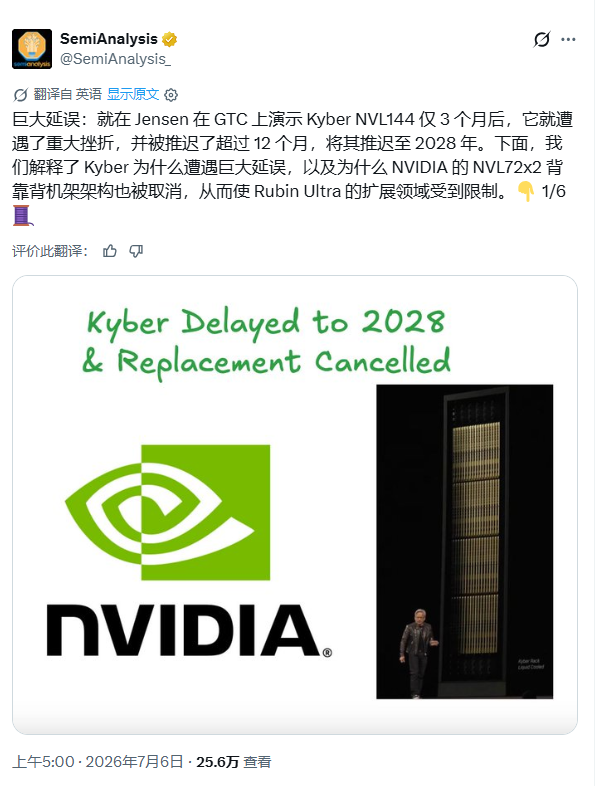

人工智能领域的领导者英伟达近期遭遇罕见的产品挫折。半导体研究机构SemiAnalysis最新披露，原计划在GTC大会展示的旗舰产品Kyber NVL144机架架构将面临超过12个月的重大延迟，上市时间被迫推迟至2028年。这一消息迅速在盘前交易中引发市场震动，同时也为竞争对手AMD和谷歌提供了追赶的时间窗口。

核心症结：一块“卡脖子”的PCB中板

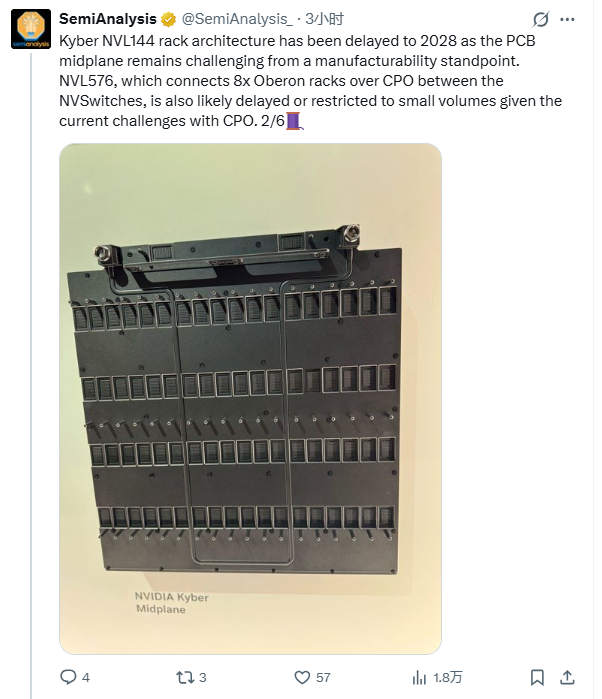

SemiAnalysis连续发布的六条推文直指问题核心。Kyber NVL144延迟的直接原因是一种被称为“正交背板”（Orthogonal Backplane）的PCB中板制造工艺遇到了无法逾越的技术壁垒。

黄仁勋在GTC大会上展示的那块灰色背板，承担着实现计算托盘与交换托盘90°垂直互连的重任。这种设计旨在彻底取代传统复杂线缆，但制造难度极高。据了解，该背板采用M9级覆铜板、石英布及PTFE混合材料，层数高达78层，由三块26层板压合而成。其线宽线距必须控制在25μm以内，以满足448G+ SerDes速率下的信号完整性要求。

专家分析，若沿用传统铜缆方案，单机架将需要超过2万根线缆，导致重量增加30%以上且信号衰减严重。正交背板在技术上几乎是唯一可行的方案，也正因如此，其制造工艺的极限挑战直接导致了产品周期的断裂。

替代方案受挫，NVL72x2因运维难题被取消

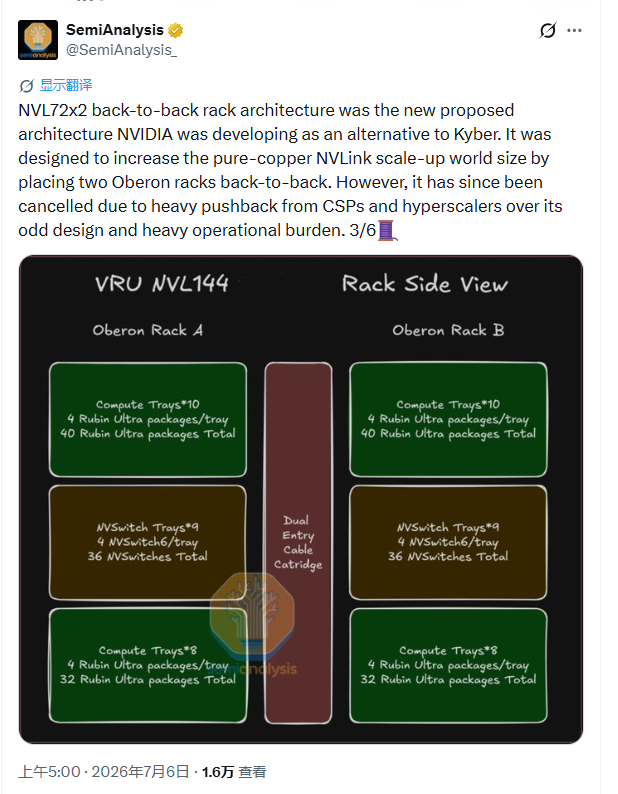

面对Kyber的制造困境，英伟达曾尝试开发过渡方案NVL72x2背靠背机架架构。该方案通过将两个Oberon机架背靠背放置，利用纯铜NVLink连接以避开中板难题。

然而，这一替代方案同样未能存活。SemiAnalysis指出，由于主要云服务商和超大规模数据中心运营商“强烈反对其奇特的设计以及繁重的运维负担”，NVL72x2项目最终被正式取消。 两个核心方案的接连失利，使得英伟达在Rubin Ultra的超大规模扩展领域陷入阶段性战术空白。

NVL576同样承压，CPO技术成熟度存疑

延迟风险并不仅限于Kyber产品线。针对通过共封装光学（CPO，Co-Packaged Optics)连接8个Oberon机架的NVL576系统，SemiAnalysis也发出预警。该机构认为，鉴于CPO当前面临的量产挑战，NVL576很可能同样会推迟，或仅限于小批量出货。

虽然这是英伟达首次引入的规模扩展互联技术，但CPO本身的产业化成熟度仍是巨大的变量。SemiAnalysis在先前报告中明确表示，CPO NVSwitch必须等到下一代Feynman平台才能真正准备就绪。

Rubin Ultra本体缩水，算力天花板大幅下调

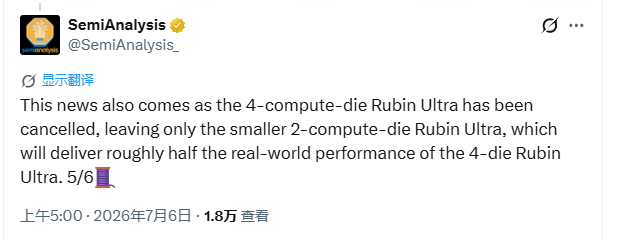

与延迟消息同步披露的，还有产品规格的重大变化。据SemiAnalysis透露，英伟达已取消4计算芯片版的Rubin Ultra，未来将仅保留规模较小的2计算芯片版。这意味着，即便Kyber机架最终交付，单机架的理论算力上限也已大幅下调。

为弥补这一性能缺口，英伟达策略将转向“大幅增加Oberon Rubin机架和Oberon Rubin Ultra机架的销售量”，试图以数量换质量。

竞争格局重塑：AMD与谷歌的黄金机遇

规模扩展域的困境，直接动摇了英伟达在大规模AI训练场景下的绝对统治力。

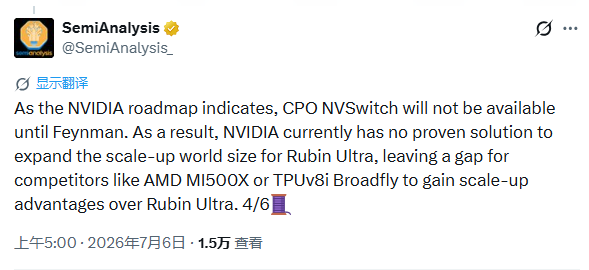

SemiAnalysis直言，当前英伟达缺少经过验证的有效方案来扩展Rubin Ultra的规模域，这直接为竞争对手开辟了超越的走廊。AMD MI500X与谷歌TPUv8i Broadfly等产品，在规模扩展能力上可能实现对英伟达Rubin Ultra的赶超。

鉴于英伟达下一代CPO NVSwitch要等到Feynman平台，Rubin Ultra在未来一段时间内将面临规模扩展上限的巨大约束。这一瓶颈对内存、高端PCB以及ODM供应链将产生连锁影响，而Kyber中板的技术极限，也直接揭示了当前高端PCB供应商面临的工艺天花板。

市场资讯部点评：
英伟达此番罕见的产品延迟与规模缩水，表面看是PCB高端制造工艺的极限挑战，实则是AI算力竞赛进入深水区后，技术路径多样性分化的信号。英伟达过去凭借“黄氏定律”的极速迭代维持垄断，但此次Kyber的挫折证明，单纯堆叠硬件规模的成本与物理制造难度正在指数级上升。这为AMD、Google等提供了宝贵的战术追赶期。对于投资者而言，需重新评估单一供应商依赖的风险，AI芯片市场的格局正从“一家独大”向“多元竞争”过渡。英伟达突破制造工艺瓶颈的能力，以及对手能否抓住窗口期推出稳定的大规模方案，将成为未来12个月行业的核心看点。
