OpenAI Jalapeño芯片横空出世：9个月挑战英伟达霸权

当全球科技界的目光仍聚焦于英伟达（NVIDIA）在AI算力领域的绝对统治地位时，一场悄无声息的颠覆已然上演。OpenAI首颗自研ASIC芯片Jalapeño的亮相，不仅是一个引人注目的产品发布，更标志着AI产业正从根本上重新定义芯片的设计范式与竞争格局。

据媒体报道，这款由OpenAI与博通（Broadcom）联手打造的推理芯片，在单位功耗AI处理能力与响应速度两大关键维度上，已实现对英伟达旗舰产品GB300的全面超越，预计最快将于今年晚些时候投入实际部署。

速度奇迹：16个月完成流片，9个月实现超越

对于半导体行业而言，一款高性能芯片从设计到流片通常需要18至36个月的漫长周期。然而，Jalapeño的诞生彻底打破了这一惯例。根据半导体研究机构SemiAnalysis的深度报告，该芯片从设计启动到完成流片仅耗时约16个月，而其关键的CoWoS封装流片节点在2025年11月便已达成。值得注意的是，从流片成功到性能实测超越行业巨头，仅仅过去了9个月。这种令人咋舌的开发速度，很大程度上归功于AI工具在芯片设计流程中的深度参与。

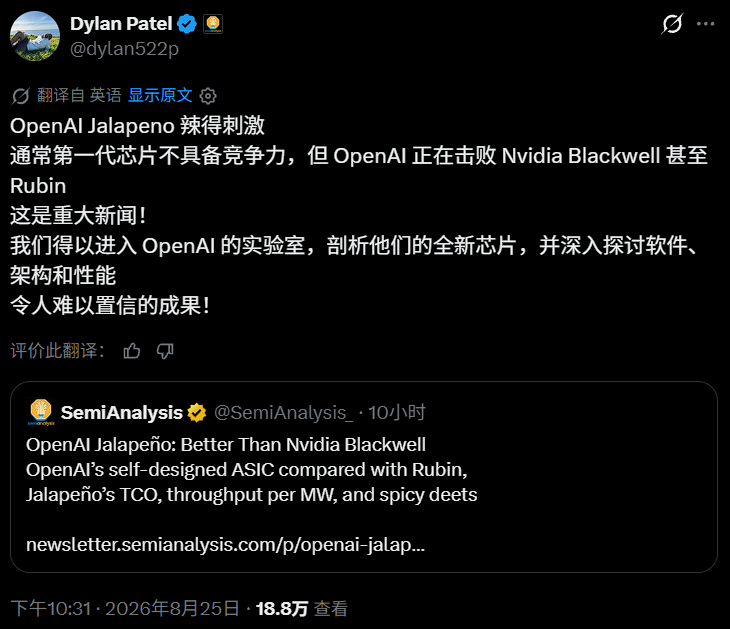

SemiAnalysis的研究人员亲赴OpenAI实验室，利用其自研的InferenceX基准测试套件对Jalapeño进行了严苛的实测。结论相当直接：在每瓦性能（perf/W）这一核心能效指标上，Jalapeño击败了他们此前测试过的所有英伟达、AMD及谷歌芯片。 这一成绩的取得，甚至是在Jalapeño尚未启用投机解码、也未进行预填充与解码分离部署等进一步优化手段的“素颜”状态下。作为对比，参与测试的其他竞品均已开启各自的最优配置。这也难怪著名半导体分析师Dylan Patel会发出惊叹：“被掀翻的不只是Blackwell，就连英伟达的下一代Rubin芯片也被超越了！”

实测数据：能效与成本的全面碾压

SemiAnalysis的测试数据勾勒出了一幅极具冲击力的性能对比图谱。

  • 模型推理吞吐量： 在GPT-OSS 120B模型上，Jalapeño每秒可输出约1459个Token，而英伟达GB200仅为535个。

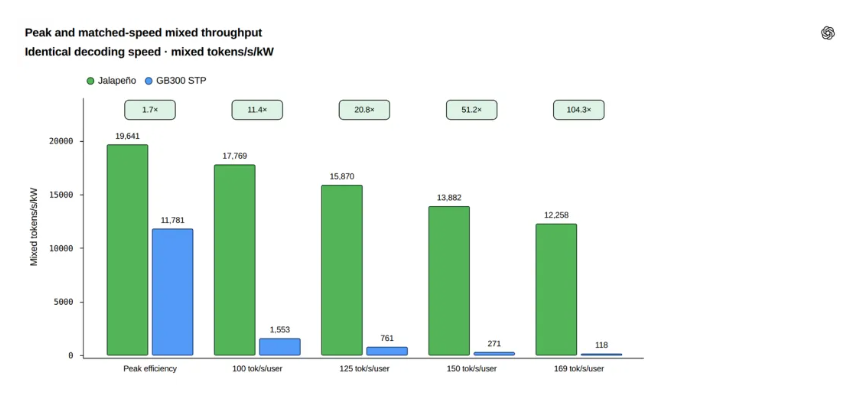

  • 端到端延迟： 完成一个任务，Jalapeño仅需1.65秒，GB300则需接近6秒，性能差距高达3.6倍。在高交互场景下，当GB300被推至最快解码速度（每秒169个Token）时，Jalapeño的吞吐量更是其104.3倍。
  • 数据中心能效核心指标： 在衡量每兆瓦每秒输出Token数的关键指标上，Jalapeño在GPT-OSS模型上达到约5300万个Token/MW/s，而GB200 NVL72仅约1000万。SemiAnalysis指出，这一指标决定了算力受电力约束下的数据中心收入天花板。
  • 系统级总拥有成本（TCO）： 将供电、散热、网络全部纳入计算后，Jalapeño每芯片每小时总拥有成本约为1.56美元，与H100的1.55美元几乎持平，而英伟达下一代Vera Rubin则高达3.61美元。

尽管数据斐然，SemiAnalysis也提出了极具专业性的保留意见：

  • 测试所用模型并非当前最前沿的模型，Jalapeño尚未完成更能反映真实生产场景（多轮、长上下文）的AgentX套件测试。
  • 更公平的比较对象应是同样采用HBM4内存的英伟达Vera Rubin，而非Blackwell系列。Vera Rubin的每瓦性能较GB200 NVL72提升约5.4倍，与Jalapeño在每Token TCO上几乎不相上下。
  • Jalapeño目前仍处于工程样片（A0步进）阶段，量产爬坡预计要到2027年。

AI设计芯片：一场正在发生的“飞轮效应”

Jalapeño之所以能以惊人之速突破性能壁垒，其核心驱动力之一便是AI工具的深度介入。OpenAI在芯片设计过程中大量使用了其内部AI模型，特别是备受外界关注的GPT-Astra和Codex。

据X平台用户Andrew Curran引述OpenAI信息指出，团队借助Codex与GPT-Astra，在两个月内将三个原本不在Jalapeño量产计划内的开源模型调优至高性能状态。AI不仅在设计加速上贡献力量，还快速扩展了芯片所能支持的模型范围。SemiAnalysis的数据量化了这一贡献：AI辅助设计使SIMD单元面积缩减8%，矩阵引擎面积缩减10%，同时在时序和功耗表现上均优于初始版本。在软件层面，OpenAI使用内部扩展版Codex编写Jalapeño内核，部分内核代码长达约3000行；在最吃性能的注意力机制和MoE模块上，AI生成的代码比人类顶尖工程师的实现快出1.5至1.8倍。

SemiAnalysis对此评价犀利：跑在英伟达GPU上的OpenAI模型（如GPT-5.6 Sol），正被用来设计一颗对CUDA护城河构成真实威胁的芯片——“英伟达自己的GPU正在实时催生自己潜在的接班人”。

架构解析：“通用”与“低延迟”的极致追求

与外界普遍预设的不同，Jalapeño并非一颗专为OpenAI自家模型深度定制的专用芯片，而是一颗面向AI推理的通用芯片，能够高效运行各类模型和工作负载。其核心设计哲学是“消除固定延迟”。

  • 直连内存架构： 与GPU依赖复杂内存层级不同，Jalapeño将计算核心与HBM切片直接绑定，核心间通过专用高带宽集合网络同步，大幅降低内存访问延迟。
  • 乱序执行（OoO）核心： 采用乱序执行核心搭配L1缓存，而非其他加速器普遍使用的软件管理暂存器，使其在小批量、低延迟场景下能更接近硬件理论峰值。
  • HBM4内存带宽优势： Jalapeño采用HBM4内存，实现了15.4TB/s的单封装内存带宽，每瓦HBM带宽达22，而英伟达Rubin为11.1，GB300仅为5.71。其HBM4引脚速度达10Gbps，略高于Rubin的9.6Gbps。

此外，Jalapeño有意不做预填充与解码分离部署（PDD）。SemiAnalysis解释，在真实生产环境中，输入输出比例、并发量、缓存命中率等参数持续变化，同构资源池可以灵活响应流量变化，避免固定分池导致的全局利用率下降。

CUDA护城河或将失守？软件生态的弯道超车

长久以来，CUDA软件生态被视为英伟达最坚固的护城河。但SemiAnalysis抛出重磅判断：CUDA的护城河可能已经出现裂缝，甚至面临死亡威胁。 其依据在于软件起步速度的对比。英伟达Rubin的CoWoS流片比Jalapeño早一个月完成，但至今外界能看到的Rubin公开基准数据仅来自CoreWeave的工程样片。相比之下，OpenAI则开放第三方进入实验室自由测试。这反映的并非硬件本身的差距，而是软件成熟度的差距。

从零开始构建软件栈，反而让OpenAI得以摆脱历史包袱，做出更干净的架构决策。OpenAI使用自研内核编程语言Gluon（基于Triton构建）以及内部推理引擎“Teacup”，并借助Codex快速完成内核调优。SemiAnalysis观察到，在不到两周的时间内，Jalapeño在特定交互速度下的吞吐量提升超过2倍；在8天内，团队将张量并行从TP8扩展至TP32，实现了跨机架的全机柜规模部署。

未来版图：B0步进与10GW雄心

Jalapeño的故事远未结束。目前公开测试所用的均为A0步进样片，而B0步进已进入晶圆厂，预计在每瓦性能上较A0再提升约25%。B0单颗计算die的MXFP4算力将达13.4 PFLOPs，TDP维持在700W。

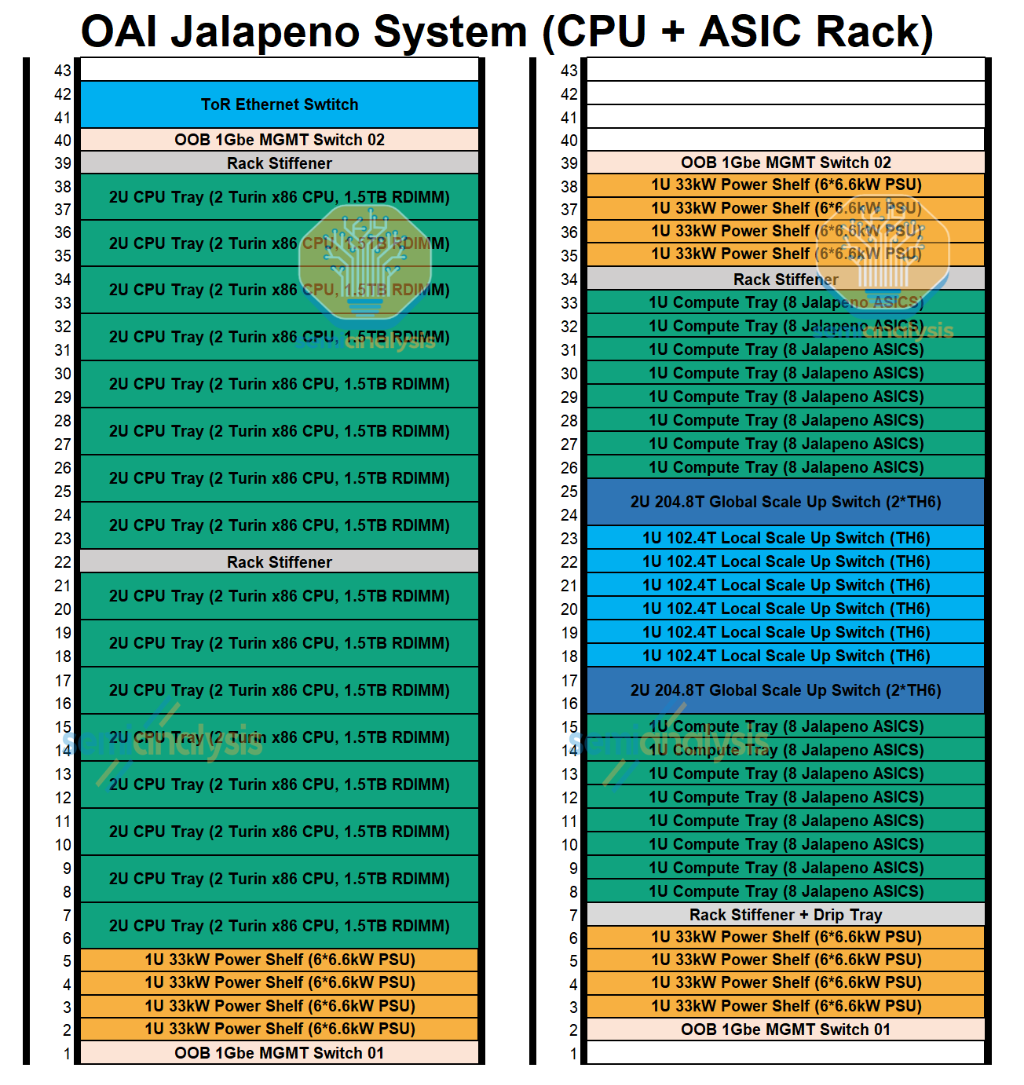

在系统层面，OpenAI与Celestica合作设计了完整机架方案：每个ASIC机柜包含128颗Jalapeño芯片，双机柜系统总功耗约160kW，与英伟达GB300双宽机柜相当。规模化部署方面，单一扩展网络域最多可连接2048颗Jalapeño XPU，覆盖16个机架。量产预计于2027年逐步爬坡，下一个里程碑目标是100MW部署规模。

更大的战略图景是，OpenAI与博通已签署10GW定制加速器合作协议，这一量级大致相当于十座核电机组的满发功率，彰显了其构建自主AI算力帝国的雄心。OpenAI芯片负责人Richard Ho表示，公司已达到能切实降低基础设施成本的功耗和成本水平，“这只是第一步”，并强调英伟达仍是重要合作伙伴。

市场资讯部视点

Jalapeño的横空出世绝非一次简单的产品迭代，它是对硅谷传统芯片设计流程与商业模式的“暴力”解构。在AI的辅助下，芯片设计的门槛与周期被大幅压缩，这严重动摇了以英伟达CUDA生态为核心的高壁垒护城河。尽管Jalapeño在量产成熟度与复杂工作负载上仍需时间证明，但其在能效与TCO上的显著优势，为AI算力市场投下了一枚重磅炸弹。对于云计算厂商与大型模型公司而言，这意味着未来在算力采购上将拥有更多制衡英伟达的筹码。这场由AI引发的“自我革命”，正在加速半导体产业向更高效、更开放的范式演进，其影响将远远超出华尔街的预期。
